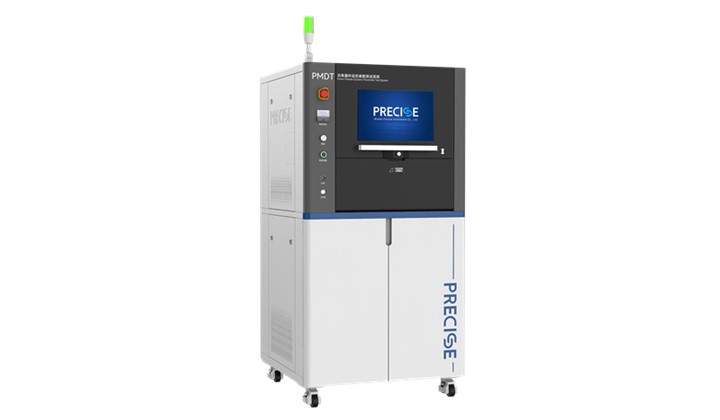

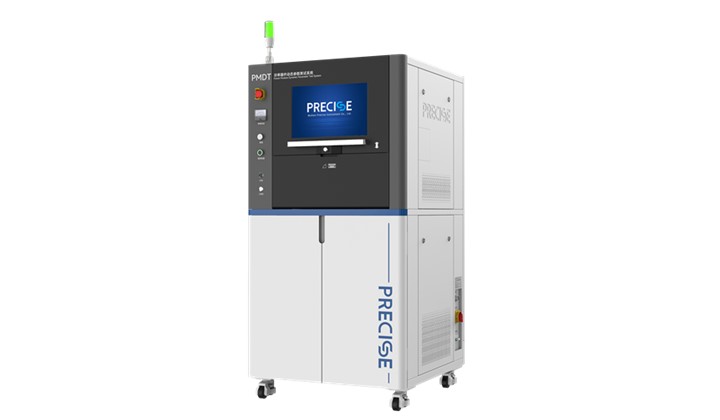

PMDT功率器件動態參數測試系統

8359

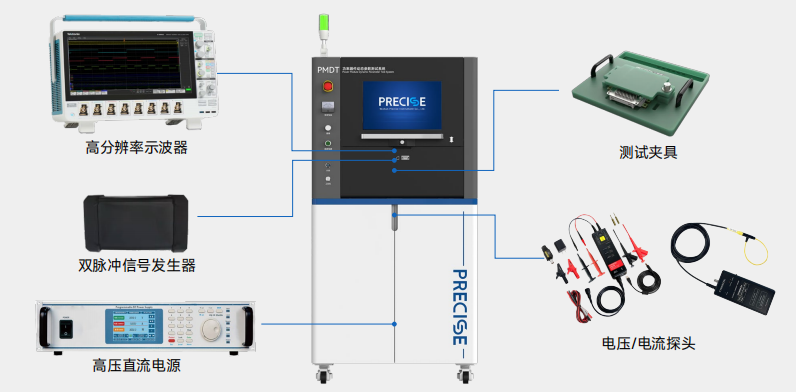

PMDT效率電子元元電子元件信息叁數檢測系統性也是款專用于MOSFET、IGBT、SiC MOS等電子元元電子元件的信息叁數檢測，還可以安全可靠性高方便快捷的的檢測效率電子元元電子元件的觸點開關延長時間和耗率，評定電子元元電子元件的安全可靠性高工做區，對電子元元電子元件和驅使電路設計的跳閘護理屬性進行安全驗證，自動測量效率器件的雜散電感。整體主要是由雙電脈沖表現發生的器，好的成績辨率示波器，低壓功率傳感器，低壓電源模塊、母線電阻、低雜感母排、電腦深圳手動化公測儀免費軟件與配建公測儀工作服組成。整體配置多重公測儀帶動板，可重疊轉換轉換開關參數值公測儀、柵極電勢公測儀、發生故障公測儀、雪崩公測儀等，累計公測儀既能達成轉換轉換開關因素及反相修復因素公測儀；可即時保護公測儀導致及波型折線，電腦手動合成公測儀報告格式。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝(zhuang)，可根據測試需(xu)求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作(zuo)區：關斷電壓尖(jian)峰VCE—peak、關斷電流(liu)尖(jian)峰lc、Vce vs.t、lc vs.t

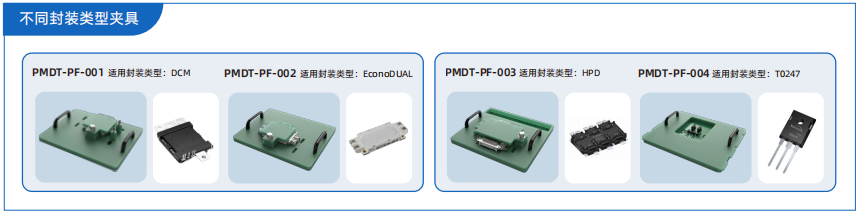

測試夾具

重視目前世面方上各種不同芯片封裝款式的電機功率半導，如IGBT、SiC、MOS等軟件的，普賽斯提供了每套測試圖片英文卡具來解決方式，可以使用于T0單管，半橋模組等軟件的的測試圖片英文

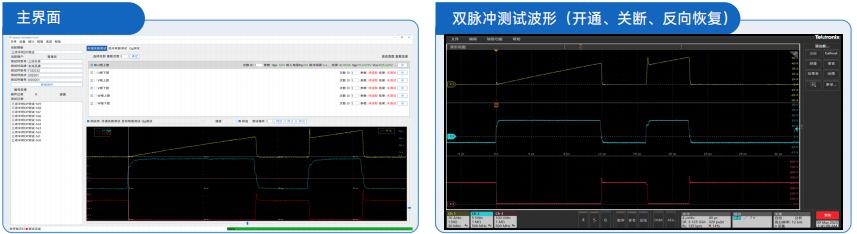

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(7個): 帶寬的配置 100M，滿量程 30AIc(7個): 服務器帶寬 30M，示值 300A Icsc(5個): 帶寬使用 30M，分度值 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(5個)：網絡帶寬 100M，測量范圍 30AIc(1個大概)：上行速率 30M，測量范圍 1200A Icsc(個)：上行速率 30M，滿量程 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(3個): 傳輸速率 100M，示值 30AIc(個): 傳輸速率 30M，滿量程 3000A Icsc(15個): 網絡帶寬 30M，示值 12kA
